Гибкие муфты Victaulic

Гибкие  муфты предназначены для бессварного  соединения труб.  Для монтажа муфт на трубах должна быть произведена проточка или накатка канавок. Гибкими муфтами можно соединять трубы, изготовленные из различных материалов (углеродистая и нержавеющая стали, чугун, алюминий, PVC и т.д.).

Гибкие муфты применяются в трубопроводах с  максимальным рабочим давлением 2,07 МПа  при температуре от минус 30 до 110°С.

По соотношению цена-качество муфты Виктаулик являются идеальным выбором при проектировании и монтаже инженерных сетей.

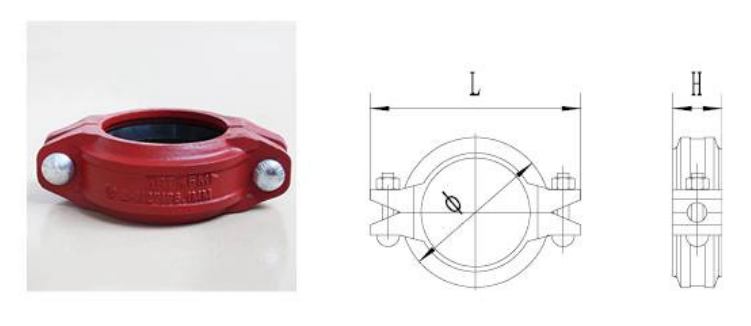

Диаметр мм / дюйм Труба Рабочее давление Psi / мПа Болт Размер мм / дюйм
мм / дюйм Кол-во – размер мм Ø L H
50 60.3 300 2 – М10*55 84 124 44
2 2.372 2.07 3.307 4.882 1.732
65 76.1 300 2 – М10*55 100 143 45
2 1/2 3 2.07 3.937 май.63 1.772
80 88.9 300 2 – М12*60 114 157 45
3 03.май 2.07 4.488 6.181 1.772
100 114.3 300 2 – М12*65 140 187 50
4 04.май 2.07 5.512 7.362 1.889
125 141.3 300 2 – М12*70 172 220 50
5 5.563 2.07 6.771 8.661 1.889
150 168.3 300 2 – М12*75 197 255 51
6 6.625 2.07 7.756 1.039 2.008
200 219.1 300 2 – М16*100 254 330 58
8 8.625 2.07 10 12.992 2.283



Уплотнение Рабочая температура Применение
EPDM -34°С ~ +110°С Вода, воздух, водно-гликолевые растворы
(-30° ~ +230°F)

Гарантийный  срок  эксплуатации  –  12 месяцев с момента ввода в  эксплуатацию, но не более  18 месяцев с момента продажи через  официального дилера.
